Capacità fino a 16 tonnellate di gru a ponte a trave singola

- May 03, 2018 -

Informazioni basilari

Nome: Capacità fino a 16 tonnellate di gru a ponte a trave singola

Modello n .: LD

Altezza di sollevamento: fino a 20m

Gruppo di lavoro: A3-A5

Metodo di controllo: Pendent / Wireless

Applicazione: utilizzo della costruzione, utilizzo del laboratorio, utilizzo dell'area minerale

Sling Type: Wire Rope

Fonte di energia: elettrica

Tipo di movimento: ruota

Installazione: assemblata

Tipo di gru a torre: gru viaggiante sopraelevata

Pacchetto di trasporto: scatola di legno

Specifica: Capacità: 2-10 T, Span: 5-30M

Origine: Henan, Cina

Descrizione del prodotto

Parte 1: Descrizione

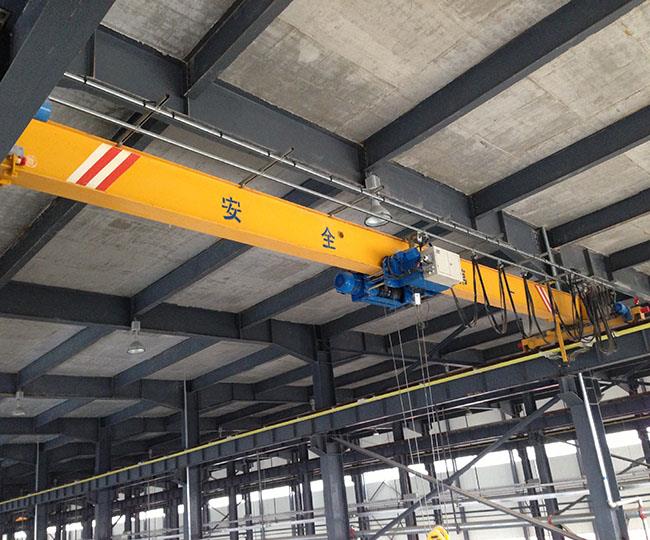

Le gru a ponte monotrave tipo LD sono generalmente costituite da una struttura a singola trave. Queste possono essere costruite con travi in acciaio o più rigide. Le gru a trave singola sono più tipiche quando si sollevano capacità inferiori a 20T. Le gru a ponte a trave singola LD sono ampiamente utilizzate nel nostro settore industriale. Viene applicato presso acciaierie, centrali idroelettriche, magazzini, officine, linee di produzione, officine di manutenzione, trasporto materiali, officine di montaggio attrezzature ecc. Disponiamo di attrezzature standard complete e di un'ampia gamma di accessori per soddisfare le esigenze individuali.

Parte 2: configurazione dettagliata:

1- Meccanismo di sollevamento
- Paranco a fune monorotaia o paranco a catena come opzione: -velocità di sollevamento: singola o doppia secondo necessità
- Velocità del carrello: singola o doppia o inferiore in base al necessario
- Prestazioni elevate con il prezzo più economico

Carrelli 2-End
- carrello di estremità con scatola saldata rigida
- Design modulare
- Motore a gabbia di scoiattolo o motore soft start opzionale
- Velocità di viaggio: singola o doppia o graduale in base alle esigenze

3-Main Girder
- Cassa rigida saldata o robusta sezione in acciaio cavo
- Design modulare
- Realizzato in acciaio Q235 o Q345
- Deflection≤1 / 750 progettato di portata

4-Control
-punto di controllo del pendolo indipendente lungo la traccia C
-o il controllo wireless come opzione
-o il controllo della cabina come opzione

Parte 5 Elettrica
-alimentatore del conduttore (come opzione)
-I quadri di controllo sono IP54 o IP44 dipende dall'ambiente di lavoro.
-I componenti sono posizionati in modo manutenibile e l'intero layout offre una buona protezione
-I cavi del festone sono sospesi su selle per cavi, fissati ai carrelli per cavi, correndo su una pista a C zincata.
-Main elettrico principale nel marchio Schneider o Siemens

6-Painting
-protezione contro la corrosione mediante rimozione della ruggine mediante sabbiatura meccanica SA 2.5
-Primo strato di rivestimento epossidico 30 micron
-Secondo strato di rivestimento epossidico 30 micron
-Terzo strato di rivestimento di poliuretano 40 micron
- Spessore medio: circa 100 micron
-Colore: giallo o arancione come da requisiti

7-Safe Protection
-Interruttore di emergenza
-overload proteggere
protezione per la pelle
-crossare viaggi e proteggere i viaggi lunghi
-allevamento della protezione da viaggio
- Protezione surriscaldamento del motore

Parte 3: Schizzo e dati tecnici

Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
1	7.5	1.67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1.72	9.1	4.0
	8.5	1.77	9.2	4.1
	9	1.81	9.4	4.3
	9.5	1.86	9.5	4.4
	10	1.91	9.7	4.5
	10.5	1.96	9.8	4.6
	11	1.95	9.8	4.6
	11.5	2.00	10.0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2.43	11.1	5.8		955	595	2500	3000
	15	2.48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16,5	2.63	11.7	6.3
	17	2.66	11.7	6.3
	17.5	2.85	12.2	6.8	530	970	650
	18	2.90	12.4	6.9
	18.5	2.96	12.5	7.1
	19	3.01	12,7	7.2
	19.5	3.02	12,7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20.5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3.37	13.6	8.1
	22	3.43	13.7	8.2
	22.5	3.49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23.5	4.13	15.5	10.0
	24	4.20	15,7	10.2
	24.5	4.26	15.8	10.3
	25	4.32	16,0	10.5
	25.5	4.39	16.2	10.6
	26	5.35	18,6	13,0	745	1010	900	4000	4500
	26,5	5.43	18.8	13.2
	27	5.52	19,0	13.5
	27.5	5.60	19.2	13.7
	28	5.68	19.4	13.9
	28.5	5.76	19.6	14.1
Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
2	7.5	1.79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1.84	14.0	4.2
	8.5	1.88	14.1	4.3
	9	1.93	14.3	4.4
	9.5	1.98	14.5	4.5
	10	2.03	14,7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15.0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2.30	15.5	5.3
	12.5	2.35	15,7	5.4
	13	2.40	15.8	5.5
	13.5	2.45	16,0	5.6
	14	2,50	16.1	5.8
	14.5	2.62	16,5	6.1	580	1140	700	2500	3000
	15	2.68	16,6	6.2
	15.5	2.74	16.8	6.3
	16	2.79	17,0	6.5
	16,5	2.85	17.1	6.6
	17	2.91	17,3	6.8
	17.5	3.23	18.1	7.6	660	1160	800
	18	3.30	18,3	7.7
	18.5	3.36	18.5	7.9
	19	3.42	18,6	8.0
	19.5	3.49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20.5	4.17	20.5	9.9
	21	4.24	20.7	10.1
	21.5	4.32	20.9	10.3
	22	4.40	21.1	10.5
	22.5	4.47	21.3	10.7
	23	5.31	23.4	12,7	820	1200	1000	3500	4000
	23.5	5.40	23.7	13,0
	24	5.49	23.9	13.2
	24.5	5.57	24.1	13.4
	25	5.66	24.3	13.6
	25.5	5.75	24.6	13.8
	26	6.40	26.2	15.5	875	1250	1100	4000	4500
	26,5	6.50	26,5	15,7
	27	6.60	26.7	16,0
	27.5	6,69	27,0	16.2
	28	6.79	27.2	16,4
	28.5	6.89	27.5	16,7
Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
3	7.5	1.93	18,9	4.2	530	1255	650	2000	2500	818,5	1291
	8	1.98	19.1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19.8	4.7
	10	2.20	20.0	4.8
	10.5	2.25	20.2	4.9
	11	2.31	20.4	5.0
	11.5	2.41	20.7	5.3	580		700
	12	2.47	20.9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2.64	21.5	5.9
	14	2.70	21.7	6.0
	14.5	3.02	22.5	6.8	660	1275	800	2500	3000
	15	3.08	22.7	6.9
	15.5	3.14	22.9	7.1
	16	3.21	23.1	7.2
	16,5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17.5	3.84	24.7	8.8	745	1290	900
	18	3.91	24.9	9.0
	18.5	3.99	25.1	9.2
	19	4.06	25.3	9.4
	19.5	4.14	25.5	9.6
	20	4.92	27.5	11.5	820	1315	1100	3000	3500
	20.5	5.01	27.7	11.7
	21	5.09	28.0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22.5	5.36	28.7	12.6
	23	5.71	29.6	13.5	875	1360		3500	4000
	23.5	5.80	29.8	13.7
	24	5.89	30,0	13.9
	24.5	5.99	30.3	14.2
	25	6.08	30.5	14.4
	25.5	6.17	30.8	14.6
	26	7.97	35.3	19.1	925	1660	1200	4000	4500
	26,5	8.09	35.6	19.4
	27	8.22	35.9	19,7
	27.5	8.34	36.2	20.0
	28	8.46	36.6	20.3
	28.5	8.59	36.9	20.7
Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
5	7.5	2.20	28.7	4.6	580	1460	720	2000	2500	841,5	1310
	8	2.27	29,0	4.7
	8.5	2.33	29,3	4.9
	9	2.40	29.7	5.0
	9.5	2.46	30,0	5.2
	10	2.53	30.2	5.3
	10.5	2.59	30.5	5.5
	11	2.66	30.8	5.6
	11.5	2.91	31.5	6.3	660		800
	12	2.98	31,8	6.4
	12.5	3.05	32.0	6.6
	13	3.12	32.3	6.8
	13.5	3.20	32,5	6.9
	14	3.27	32.8	7.1
	14.5	3.52	33.5	7.7	745	1540	900	2500	3000
	15	3.60	33.7	7.9
	15.5	3.68	33.9	8.1
	16	3.75	34.2	8.3
	16,5	3.83	34.4	8.5
	17	3.90	34.6	8.7
	17.5	4.41	35.9	9.9	820	1500	1000
	18	4.50	36.2	10.2
	18.5	4.59	36.5	10.4
	19	4.68	36,7	10.6
	19.5	4.76	37.0	10.8
	20	5.23	38.2	12.0	875	1545	1100	3000	3500
	20.5	5.33	38.4	12.2
	21	5.42	38.7	12.4
	21.5	5.51	38.9	12,7
	22	5.60	39.2	12.9
	22.5	5.70	39.5	13.1
	23	7.08	42.9	16,6	925	1595	1200	3500	4000
	23.5	7.20	43.2	16.9
	24	7.32	43,6	17.2
	24.5	7.43	43.9	17,4
	25	7.55	44.2	17,7
	25.5	7.67	44.5	18,0
	26	9.01	47,9	21.4	1015	1670	1300	4000	4500
	26,5	9.16	48,3	21.7
	27	9.30	48.6	22.1
	27.5	9.44	49.0	22.5
	28	9.58	49.4	22.8
	28.5	9.72	49,7	23.2
Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3.43	52,9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	54.8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55,8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58,4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4.98	60,6	10.1
	16	5.07	60.9	10.3
	16,5	5.17	61.3	10.5
	17	5.26	61,7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62,8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1
	19.5	5.92	63,9	12.3
	20	6.89	66.4	14.8	925	2000	1250	3000	3500
	20.5	7.01	66.8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67,5	15.6
	22	7.36	67,9	15.9
	22.5	7.48	68.2	16.2
	23	8.96	72	19.9	1100	1920	1350	3500	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20,6
	24.5	9.41	73,3	21,0
	25	9.56	73,8	21.4
	25.5	9.71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26,5	13.29	83.3	30.7
	27	13.48	83,8	31.2
	27.5	13.67	84.3	31.6
	28	13.86	84,8	32.1
	28.5	14.05	85.4	32.6
Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
16	7.5	3.64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3.74	78,3	7.2
	8.5	3.84	79,4	7.4
	9	3.94	80,4	7.6
	9.5	4.04	81,3	7.9
	10	4.14	82,1	8.1
	10.5	4.24	82,9	8.3
	11	4.34	83,6	8.5
	11.5	4.55	84,6	9.0	875	2525	1100
	12	4.66	85.2	9.3
	12.5	4.76	85,9	9.5
	13	4.87	86.5	9.8
	13.5	4.97	87,1	10.0
	14	5.08	87.6	10.3
	14.5	5.93	90.0	12.4	975		1200	2500	3000
	15	6.06	90,6	12,7
	15.5	6.18	91,1	13,0
	16	6.31	91,7	13.3
	16,5	6.43	92,2	13.6
	17	6.56	92.7	13.9
	17.5	7.19	94.5	15.5	1075		1300
	18	7.33	95,0	15.8
	18.5	7.47	95.5	16.1
	19	7.61	96.0	16,5
	19.5	7.75	96.5	16.8
	20	8.56	98,7	18,9	1130	2570	1400	3000	3500
	20.5	8.72	99,2	19.2
	21	8.87	99,7	19.6
	21.5	9.03	100.2	20.0
	22	9.18	100.8	20.4
	22.5	9.34	101.3	20.8
	23	12.41	109.0	28.4	1280		1550	3500	4000
	23.5	12.61	109.6	28.9
	24	12.81	110.2	29.4
	24.5	13.02	110,9	30,0
	25	13.22	111.5	30.5
	25.5	13.43	112.0	31,0
	26	14.34	114.4	33.2	1300	2600	1600	4000	4700
	26,5	14.55	115,0	33.8
	27	14.77	115.6	34.3
	27.5	14,98	116.3	34.8
	28	15.20	116,9	35.4
	28.5	15.42	117.5	35.9
Capacità (t)	arco (m)	peso totale (G)	carico max ruote (kN)	carico minimo della ruota (kN)	H1	H2	H3	W	B	C1	C2
20	7.5	5.45	97,9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99,5	10.5
	8.5	5.70	101.0	10.7
	9	5.83	102.3	11.0
	9.5	5.96	103.5	11.3
	10	6.09	104,6	11.6
	10.5	6.22	105,7	11.8
	11	6.35	106.6	12.1
	11.5	6.99	108.8	13.7	970	2480	1150
	12	7.15	109.8	14.0
	12.5	7.30	110.7	14.4
	13	7.45	111.5	14,7
	13.5	7.60	112.3	15.1
	14	7.76	113.1	15.5
	14.5	8.67	115,8	17,7	1050	2530	1280	2500	3200
	15	8.85	116.6	18.1
	15.5	9.02	117.3	18,6
	16	9.20	118.1	19,0
	16,5	9.37	118.8	19.4
	17	9.55	119.5	19.8
	17.5	10.50	122.2	22.2	1130	2560	1390
	18	10.70	122,9	22.7
	18.5	10.89	123.6	23.1
	19	11.09	124.3	23.6
	19.5	11.28	125.0	24.1
	20	12.02	127.0	25.9	1200	2600	1500	3000	3700
	20.5	12.23	127,7	26.4
	21	12.44	128,4	26.9
	21.5	12.64	129,1	27.4
	22	12.85	129.8	27.9
	22.5	12.96	130.5	28.5
	23	13.88	132.7	30.5	1300		1600	3500	4200
	23.5	14.10	133,4	31,0
	24	14.31	134.0	31.6
	24.5	14.52	134.78	32.1
	25	14.74	135,4	32.6
	25.5	14.96	135.6	33.1
