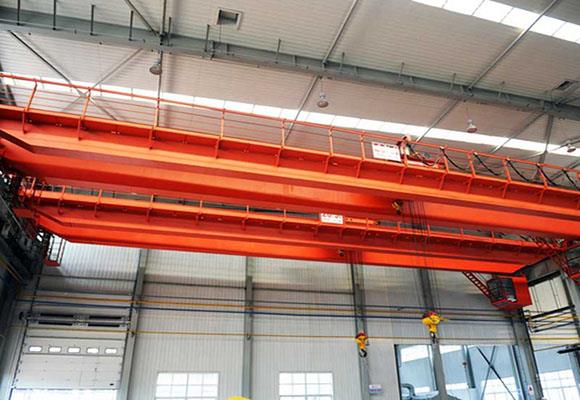

Gru a ponte protetta contro le esplosioni

Descrizione

Il carrello a prova di esplosione a doppio raggio soddisfa gli standard stabiliti da GB3836.2-2000 Apparecchiature elettriche a prova di esplosione che lavorano nell'ambiente dei gas esplosivi Part-2: Gru a prova di fiamma. La gru ha ottenuto il certificato a prova di esplosione dopo aver superato gli esami da parte di unità designate dal governo per testare prodotti a prova di esplosione. I marchi a prova di esplosione sono rispettivamente ExdⅡCT4.

Questo prodotto è adatto per aree in cui l'esplosione, la trasmissione non è superiore a ⅡB o ⅡC e il gruppo di temperatura di accensione di gas infiammabile o miscela esplosiva di vapore e gas non è inferiore a T4. Le zone pericolose applicabili sono la zona 1 e la zona 2 (fare riferimento a GB3836.1-2000 per i dettagli).

Questo prodotto è generalmente controllato a terra, ma è possibile anche il controllo dalla cabina di guida. Il grado di lavoro è intermedio.

specificazioni

Capacità	T	5
campata	m	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m	16m
Velocità di sollevamento	m / min	15.5
Velocità di spostamento del carrello	m / min	19.6 (14.6)
Velocità di spostamento della gru	m / min	22.3 (12)
Peso totale	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max. Carico della ruota	KN	72	78	84	92	97	109	117	124
Rail raccomandato	Modello	43kg / m
Potenza totale del motore	kW	10
Dimensione principale (mm)	Span (m)	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	1763
Parte superiore della guida per agganciare il centro	H4	71
Distanza della base della gru	W	3400			3550		5000
Larghezza della gru	B	5054			5204		5948
Distanza del carrello	K	1400
Aggancia limitazione a sinistra	S1	800
Agganciare la limitazione corretta	S2	1250

Capacità	T	10
campata	m	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m	16m
Velocità di sollevamento	m / min	15.5
Velocità di spostamento del carrello	m / min	20.5 (14.6)
Velocità di spostamento della gru	m / min	22.3 (12)					19 (14.5)
Peso totale	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max. Carico della ruota	KN	101	108	117	122	126	135	144	152
Rail raccomandato	Modello	43kg / m
Potenza totale del motore	kW	15.5
Dimensione principale (mm)	Span (m)	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	1800
Parte superiore della guida per agganciare il centro	H4	602/552
Distanza della base della gru	W	4050					5000
Larghezza della gru	B	5704			5882		5948
Distanza del carrello	K	2000
Aggancia limitazione a sinistra	S1	1050
Agganciare la limitazione corretta	S2	1300

Capacità	T	16 / 3.2
campata	m	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m / a	16m / 18m
Velocità di sollevamento	m / min	15.5
Velocità di spostamento del carrello	m / min	20.5 (13)
Velocità di spostamento della gru	m / min	19 (14.5)					17 (14.5)
Peso totale	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Carico della ruota	KN	138	146	152	166	173	185	194	203
Rail raccomandato	Modello	43kg / m
Potenza totale del motore	kW	23.9 (23.2)
Dimensione principale (mm)	Span (m)	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	2043/2043
Parte superiore della guida per agganciare il centro	H4	860/780
Distanza della base della gru	W	4000			4100		5000
Larghezza della gru	B	5864			5928		6438
Distanza del carrello	K	2000
Aggancia limitazione a sinistra	S1 / S2	1040/1850
Agganciare la limitazione corretta	S3 / S4	1500/2310

Capacità	T	20/5
campata	m	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m / a	12m / 14m
Velocità di sollevamento	m / min	15.5
Velocità di spostamento del carrello	m / min	20.5 (14.6)
Velocità di spostamento della gru	m / min	19 (14.5)					17 (14.5)
Peso totale	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Carico della ruota	KN	160	167	176	189	197	209	220	229
Rail raccomandato	Modello	43kg / m
Potenza totale del motore	kW	25.7 (25)
Dimensione principale (mm)	Span (m)	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	2045/2045
Parte superiore della guida per agganciare il centro	H4	858/858
Distanza della base della gru	W	4000			4100		5000
Larghezza della gru	B	5864			5928		6438
Distanza del carrello	K	2000
Aggancia limitazione a sinistra	S1 / S2	1030/1930
Agganciare la limitazione corretta	S3 / S4	1420/2320

Capacità	T	32/5
campata	m	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m / a	16m / 18m
Velocità di sollevamento	m / min	15.5
Velocità di spostamento del carrello	m / min	20 (12.3)
Velocità di spostamento della gru	m / min	17 (14.5)					19,4 (14,5)
Peso totale	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Carico della ruota	KN	234	248	260	275	287	303	314	325
Rail raccomandato	Modello	43kg / m
Potenza totale del motore	kW	42,2 (40,7)			43,6 (40,7)
Dimensione principale (mm)	Span (m)	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	2230
Parte superiore della guida per agganciare il centro	H4	800
Distanza della base della gru	W	4650			4700		5000
Larghezza della gru	B	6478			6628		6928
Distanza del carrello	K	2500
Aggancia limitazione a sinistra	S1 / S2	1070/2050
Agganciare la limitazione corretta	S3 / S4	1700/2680

Capacità	T	50/10
campata	m	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m / a	12m / 16m
Velocità di sollevamento	m / min	15.5
Velocità di spostamento del carrello	m / min	19.1 (15.3)
Velocità di spostamento della gru	m / min	19.4 (14.4)					19.3 (14.4)
Peso totale	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max. Carico della ruota	KN	333	354	373	385	404	421	434	450
Rail raccomandato	Modello	43kg / m
Potenza totale del motore	kW	23.9 (23.2)
Dimensione principale (mm)	Span (m)	10.5	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	2744			2750
Parte superiore della guida per agganciare il centro	H4	1020			1014
Distanza della base della gru	W	4800					5000
Larghezza della gru	B	6828			6858		7058
Distanza del carrello	K	2500
Aggancia limitazione a sinistra	S1 / S2	1005/2200
Agganciare la limitazione corretta	S3 / S4	2000/3195

Capacità	T	75/20
campata	m	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Altezza di sollevamento	m / a	20/22
Velocità di sollevamento	m / min	1.86 / 4.2
Velocità di spostamento del carrello	m / min	10
Velocità di spostamento della gru	m / min	15.4; (9.88)				15,7 (9,9)
Peso totale	kg	26900	28600	32100	35500	39800	44900	49200
Max. Carico della ruota	KN	219	302	314	324	333	345	356
Rail raccomandato	Modello	43kg / m
Dimensione principale (mm)	Span (m)	13.5	16,5	19.5	22.5	25.5	28.5	31.5
Parte superiore della guida per la parte superiore della gru	H	3422	3422	3426	3430	3428	3432	3434
Parte superiore della guida per agganciare il centro	H4	1588	1588	1584	1580	1582	1578	1576
