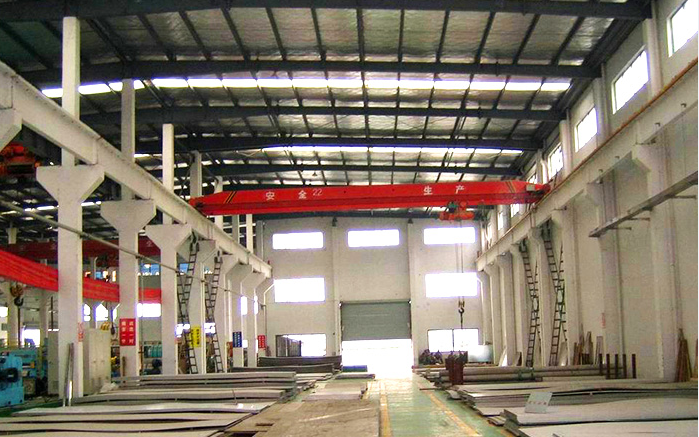

Nuova gru a ponte singola del ponte sopraelevato di progettazione 2 tonnellate con la gru elettrica

Nuova gru a ponte singola del ponte sopraelevato di progettazione 2 tonnellate con le gru elettriche

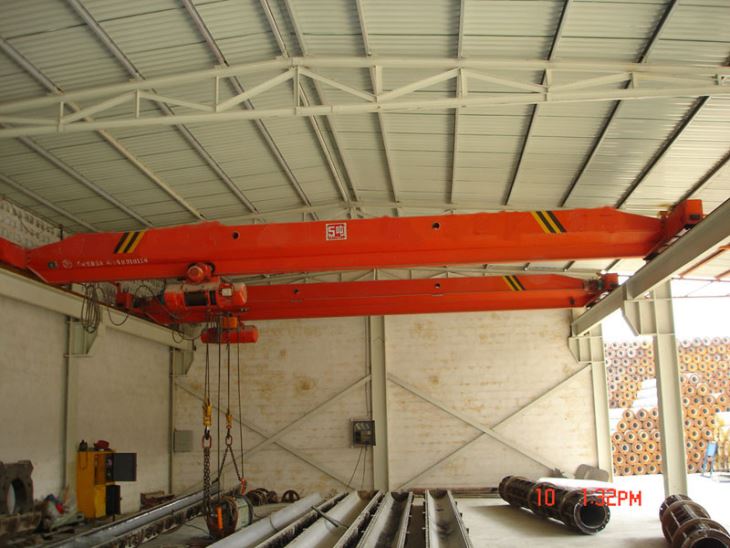

  La gru a motore monotrave modello LD è stata migliorata e progettata sulla base del modello LD. È caratterizzato da una struttura più ragionevole e da un acciaio più resistente nel suo complesso. Utilizzato insieme al modello CD1, paranco elettrico modello MD1 come set completo, è una gru leggera con una capacità da 1 a 10 tonnellate. L'intervallo è 7,5-31,5 m. Il voto di lavoro è A3-A4. La temperatura di lavoro è di -25 gradi a 40 gradi.

1. Trave principale: la principale struttura di trasporto della gru che si estende per tutta la larghezza della baia e viaggia in una direzione parallela alla pista. Il ponte consiste di due camion di estremità e una o due travi del ponte a seconda del tipo di attrezzatura. Il ponte supporta anche il carrello e il meccanismo di sollevamento per sollevare e abbassare il carico.

2. Fine camion - Situato su entrambi i lati del ponte, i camion di fine ospitano le ruote su cui viaggia l'intera gru. Si tratta di un assieme costituito da elementi strutturali, ruote, cuscinetti, assi, ecc., Che supporta la trave del ponte o le traverse del carrello.

3. Traversa del ponte - La trave orizzontale principale del ponte della gru che supporta il carrello ed è sostenuta dai camion di estremità.

4. Pista - Le rotaie, le travi, le staffe e la struttura su cui opera la gru.

5. Railway - La rotaia sostenuta dalle travi della pista su cui viaggia la gru.

6. Sollevamento - Il meccanismo di sollevamento è un'unità composta da un azionamento del motore, un giunto, freni, ingranaggi, tamburo, funi e un blocco di carico progettato per sollevare, trattenere e abbassare il carico nominale massimo. Il meccanismo di sollevamento è montato sul carrello.

7. Carrello - L'unità che trasporta il meccanismo di sollevamento che viaggia sulle guide del ponte in una direzione ad angolo retto rispetto alla pista della gru. La struttura del carrello è la struttura di base del carrello su cui sono montati i meccanismi di sollevamento e movimento.

8. Paraurti (Tampone) - Un dispositivo che assorbe energia per ridurre l'impatto quando una gru o un carrello in movimento raggiunge la fine del suo percorso consentito o quando due gru o carrelli mobili vengono a contatto. Questo dispositivo può essere collegato al ponte, al carrello o alla pista.

vantaggi:

1. Struttura leggera, facile installazione.
   2. Funzionamento sicuro, affidabile e facile.
   3. Manutenzione conveniente.
   4. Prestazioni favorevoli, sollevamento regolare.
