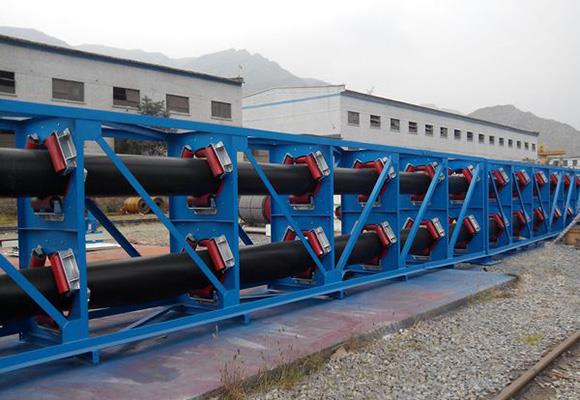

Nastro trasportatore a tubo
Descrizione del nastro trasportatore a nastro Trasportatore a nastro circolare per trasporto di carbone, carbone, coke, materiali di miscelazione, minerale sinterizzato, polvere minerale, coke di petrolio, calcare, aggregati di sabbia e ghiaia. , ...
Nastro trasportatore a tubo
Descrizione
Come mezzo di trasporto continuo rispettoso dell'ambiente, il trasportatore a nastro circolare è utilizzato principalmente per il trasporto di carbone, carbone, coke, materiali di miscelazione, minerale sinterizzato, polvere minerale, coke di petrolio, calcare, aggregato di sabbia e ghiaia, fango di acetilene, polvere umidificante, fertilizzante chimico, sale, carta da macero, gesso fosforo, scorie di zolfo e tutti i tipi di materiali sfusi. Il nastro trasportatore a tubo circolare ha lo stesso principio di funzionamento con il normale nastro trasportatore; vale a dire, fare uso di attrito per spostare il nastro trasportatore e i suoi materiali. La maggior parte dei componenti può essere comunemente utilizzata con il normale nastro trasportatore, tuttavia, la differenza è che il nastro trasportatore deve essere arrotolato nella forma circolare del tubo.
Principio e struttura del convogliatore a nastro circolare:
1. Porto di scarico comune
2. Porta di ricarica
3. Sezione di transizione dei materiali che ricevono
4. Nastro tubolare speciale
5. Sezione di transizione dello scarico dei materiali
6. Rullo di trasmissione
Quando il nastro trasportatore ha ricevuto i materiali dalla sezione di transizione sulla sua coda, il nastro trasportatore verrà arrotolato gradualmente nella forma del tubo circolare, quindi il nastro circolare verrà applicato per trasportare i materiali in modo sigillato, quindi, il nastro trasportatore si aprirà gradualmente quando i materiali saranno trasportati nella sezione di transizione della testa fino a quando i materiali non saranno scaricati.
Caratteristiche
1. Può sigillare e trasportare i materiali sfusi.
2. Può organizzare le routine di trasporto nel modo di distorsione dello spazio.
3. Può migliorare l'angolo di inclinazione del trasporto.
4. Non c'è fenomeno di fuori traccia.
5. Può trasportare materiali in due direzioni.
specificazione
Diametro del tubo | Larghezza della banda | Bandspeed (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26,5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47,7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331,3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190,9 | 238,6 | 305.4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207.8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213.8 | 271,4 | 339.3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1.073,5 |
Φ500 | 1820 | 265.1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1.060,3 | 1.325,4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1.662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1.221,5 | 1.526,8 | 1.908,5 |
Φ630 | 2300 | 420,8 | 530.2 | 673,3 | 841,7 | 1.052,1 | 1.346,6 | 1.683,3 | 2.104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1.039,1 | 1.298,9 | 1.662,5 | 2.078,2 | 2.597,7 |
Φ800 | 2900 | 678,6 | 855 | 1.085,7 | 1.357,2 | 1.696,5 | 2.171,5 | 2.714,3 | 3.392,9 |
Φ850 | 3100 | 766.1 | 965,2 | 1.225,7 | 1.532,1 | 1.915,1 | 2.451,4 | 3.064,2 | 3.830,3 |
Diametro del tubo (Mm) | Larghezza della banda | Bandspeed (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75,3 | 84,8 | 95.4 | 106 | 118.8 | 133,6 | 150.6 |
Φ150 | 550 | 150,3 | 169.4 | 190,9 | 214,7 | 238,6 | 267,2 | 300.6 | 338,8 |
Φ200 | 730 | 267,2 | 301.1 | 339.3 | 381,7 | 424,1 | 475 | 534,4 | 602.2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1.068,8 | 1.202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1.039,1 | 1169 | 1.298,9 | 1.454,7 | 1.636,6 | 1.844,4 |
Φ400 | 1460 | 1.068,8 | 1.204,5 | 1.357,2 | 1.526,8 | 1.696,5 | 1900 | 2.137,5 | 2409 |
Φ450 | 1640 | 1.352,7 | 1.524,4 | 1.717,7 | 1.932,4 | 2.147,1 | 2.404,7 | 2.705,3 | 3.048,9 |
Φ500 | 1820 | 1670 | 1882 | 2.120,6 | 2.385,6 | 2.650,7 | 2.968,8 | 3.339,9 | 3764 |
Φ560 | 2050 | 2.094,8 | 2.360,8 | 2660 | 2.992,6 | 3.325,1 | 3.724,1 | 4.189,6 | 4.721,6 |
Φ600 | 2190 | 2.404,7 | 2.710,1 | 3.053,6 | 3.435,3 | 3817 | 4.275,1 | 4.809,5 | 5.420,2 |
Φ630 | 2300 | 2.651,2 | 2.987,9 | 3.366,6 | 3.787,5 | 4.208,3 | 4.713,3 | 5.302,4 | 5.975,8 |
Φ700 | 2550 | 3.273,1 | 3.688,7 | 4.156,3 | 4.675,9 | 5.195,4 | 5.818,9 | 6.546,2 | 7.377,5 |
Φ800 | 2900 | 4.275,1 | 4.817,9 | 5.428,7 | 6.107,3 | 6.785,8 | 7.600,1 | 8.550,2 | 9.635,9 |
Φ850 | 3100 | 4.826,2 | 5439 | 6.128,5 | 6.894,5 | 7.660,6 | 8.579,8 | 9.652,3 | 10878 |
