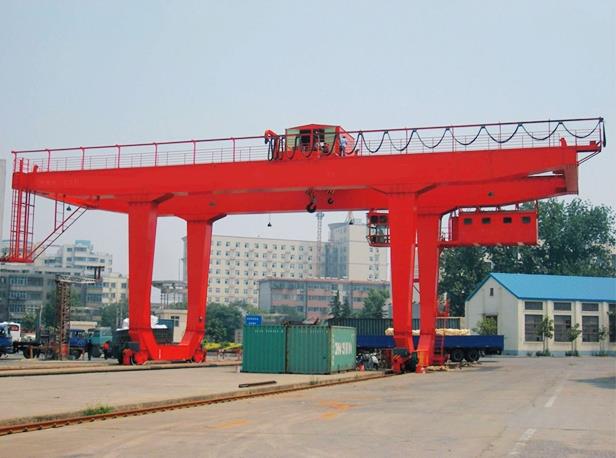

Gru a cavalletto mobile da 80 tonnellate movibile a U di nuova progettazione

U Type New Design Gru mobile a cavalletto mobile da 80 tonnellate

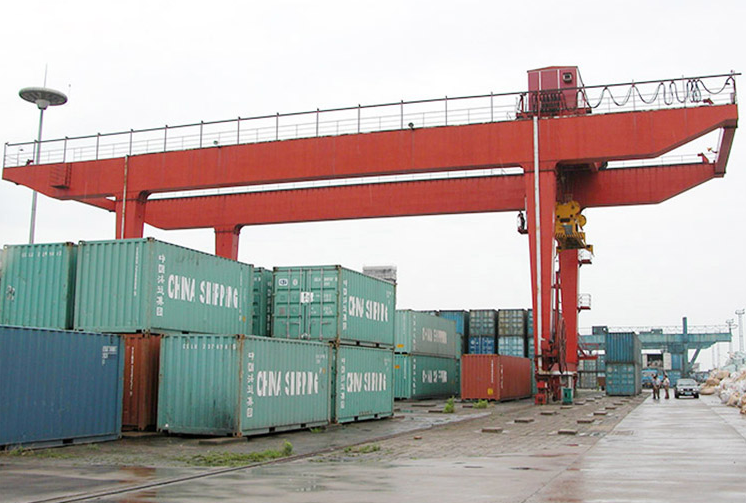

La gru a cavalletto su rotaia tipo U 10-50T è progettata specificamente per l'impilamento intensivo di container grazie alla sua automazione e alle minori necessità e dotata delle diverse parti delle sospensioni. La gru combina la massima affidabilità e sicurezza con un'elevata efficienza operativa, una lunga durata e bassi costi di manutenzione, portando al minor costo totale di proprietà.

Struttura del prodotto per te!

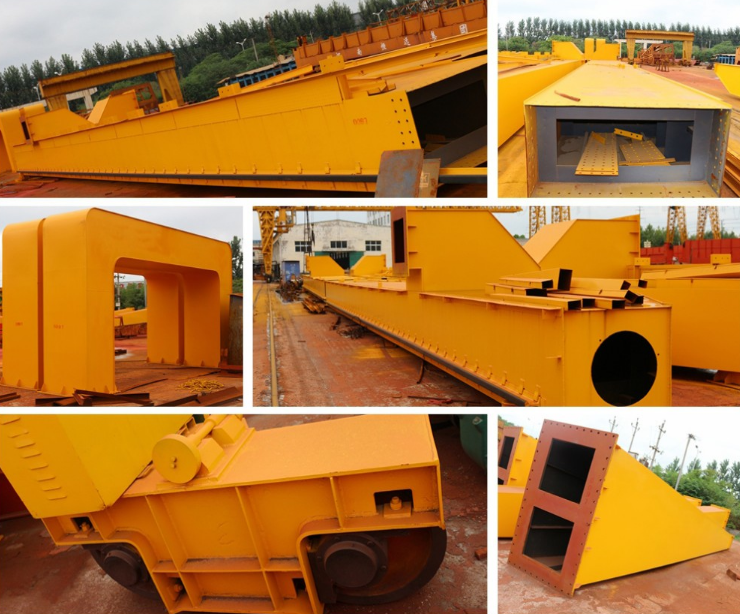

1. Trave principale di gru a cavalletto

2. Outrigger di gru a portale

Essere saldato di piastre in acciaio con foro a nido d'ape, collegato da bullone di precisione ad alta resistenza. Ci sono dei binari scorrevoli per il carrello per viaggiare sopra la trave, che è fissata sugli stabilizzatori mediante bulloni di precisione ad alta tensione. un. Costituiti da stabilizzatori rigidi e stabilizzatori flessibili, tutti i punti di connessione sono collegati da bulloni ad alta tensione

b. La scala viene utilizzata dall'operatore per accedere alla cabina o arrivare all'argano

c. Quando la campata> 30 m, è necessaria una gamba flessibile per ridurre la spinta laterale del carrello alla rotaia quando la trave solleva i materiali.

3. Meccanismo di viaggio della gru a cavalletto

4. Carrello con paranco di gru a cavalletto

un. È costituito da una scatola ingranaggi e un passaruota passivi

b. La scatola del cambio fornisce energia per compiere il viaggio della gru. Qual è la differenza tra la scatola del cambio e il passaruota passivo è che la scatola passiva della ruota non ha struttura di trasmissione come la dinamo, il riduttore e un paio di ingranaggi esposti.

Il carrello è assemblato con motore, freno del riduttore, telaio del carrello, gancio del tamburo, puleggia, parapioggia e altre parti. Include meccanismo di sollevamento e meccanismo trasversale. Il carrello è rigorosamente progettato in base all'applicazione e all'ambiente di lavoro.

5. Cabina della gru a cavalletto

6. Impianto elettrico di gru a cavalletto

un. La finestra di vetro può fare in modo che l'operatore guardi la panoramica in tutte le condizioni di lavoro e sia installata nella parte anteriore e su due lati della cabina

b. Come un gruppo di cabinet indipendente, fissato all'esterno della cabina è collegato tramite cavo di controllo e stazione di collegamento che è installato nella cabina. un. Motore di sollevamento, motore a marcia lunga e motore idraulico sono inclusi. L'intero sistema elettrico è controllato da PLC (controllore logico programmabile).

b. Due modalità di funzionamento: cabina e telecomando.

c. I componenti elettrici sono il marchio di punta delle parti elettriche come: Siemens, Schneider, ecc. O come vostro requisito

7. Piattaforma di gru a portale

8. Avviso Plesase:

La piattaforma è installata per mantenere la gru e la protezione è stata aggiunta per proteggere la sicurezza del personale Le funi metalliche del carrello devono essere esaminate regolarmente e cambiate nel tempo se c'è un filo rotto del 10%, allentare i fili e consumare.
